Voici deux items que j’ai réalisés pour faciliter le travail du graveur : un gabarit de repérage et des pseudo “Ternes Burton pins”, utilisé dans la linogravure avec réduction.

Gabarit de repérage

Ce gabarit est utilisé pour aligner la plaque et le papier. Il est à imprimer et à plastifier , ou poser sous une feuille transparente. Le motif est réalisé sur une idée et un modèle original de Gildas Menier (qui réalise de splendides manières noires du coté de Vannes).

Il y a deux formats : A3 (42x29,7) et demi-raisin (50x35). Cliquez sur les images pour télécharger le fichier PDF.

Format demi raisin :

Format A3 :

Format A3  - ancienne version avec des repères lignés au lieu d’une mosaïque:

Bouton d’alignement

Ces boutons sont à imprimer en 3D, en PLA ou PETG (de préférence). Ils sont à réaliser avec une épaisseur de couche de 0,2 mm

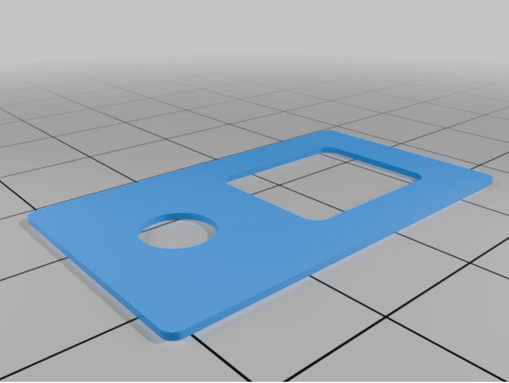

Le bouton femelle, à placer sur la feuille :

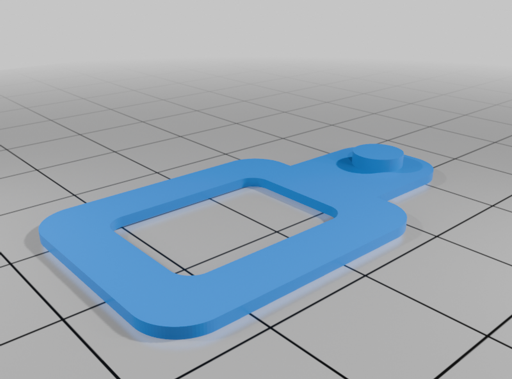

Le bouton mâle, à placer sur la surface d’impression :

Source disponible sur Thingiverse
